История радара: от секретного оружия до современных технологий

Радары — изобретение, изменившее войны XX века и продолжающее влиять на современные технологии. В 1940 году они закрыли небо Британии от Люфтваффе, а сегодня сталкиваются с вызовом стелс-самолетов. Как возникли первые локаторы, какую роль сыграли в истории и почему ‘невидимки’ не так уж невидимы? Погрузимся в историю радиоволн, определивших исход битв и гонку вооружений.

Слово «радар» в наши дни часто используется как метафора чего-то всевидящего. Однако в момент своего изобретения радары были секретным оружием, которое закрыло британское небо для нацистских самолетов во время Второй мировой войны. В этом материале «Газеты.Ru» мы расскажем, как появились первые радары, какую революцию они произвели на поле боя и почему британцы времен войны посмеялись бы над современными американскими «стелсами».

Лучи смерти и рождение радара

В 1934 году Гарри Вимперис, глава отдела научных исследований британского министерства авиации, получил пересказ статьи из немецкой газеты. В ней упоминались загадочные «лучи смерти», якобы способные выводить из строя технику или поражать людей на расстоянии, а в качестве доказательства приводилась фотография большой радиоантенны. Вимперис, будучи образованным человеком, отнесся к этим слухам скептически, но решил перестраховаться. Он поручил ученому Роберту Уотсону-Уотту и его помощнику Арнольду Уилкинсу проверить, насколько реальна такая угроза.

Уотсон-Уотт провел расчеты и заключил, что радиоволны не могут быть достаточно мощными, чтобы уничтожать самолеты — ни тогда, ни в ближайшем будущем. Однако он предложил альтернативу: использовать радиоволны для обнаружения самолетов, поскольку они хорошо отражаются от металлических поверхностей. Министерство авиации потребовало доказательств, и Уилкинс организовал эксперимент.

26 февраля 1935 года в поле близ Аппер-Стоу он установил приемные антенны в 10 км от вещательной станции BBC в Давентри, работавшей на волнах длиной 49 метров. В качестве приемника использовался осциллограф — устройство, отображающее колебания сигнала светящейся точкой на экране. Когда бомбардировщик Handley Page Heyford пролетел между станцией и антеннами, отраженные волны вызвали дрожание точки из-за эффекта Доплера. Это подтвердило присутствие самолета на расстоянии до 13 км. Так состоялись первые в мире испытания радара для обнаружения авиации.

Секретное оружие Британии

Для практического применения радары доработали. Передатчик стал излучать короткие импульсы (например, раз в миллисекунду), а приемник фиксировал отраженное эхо. На экране осциллографа эхо отображалось как зубец: чем дальше цель, тем правее он появлялся. Нанеся шкалу, операторы могли точно определять расстояние до самолета.

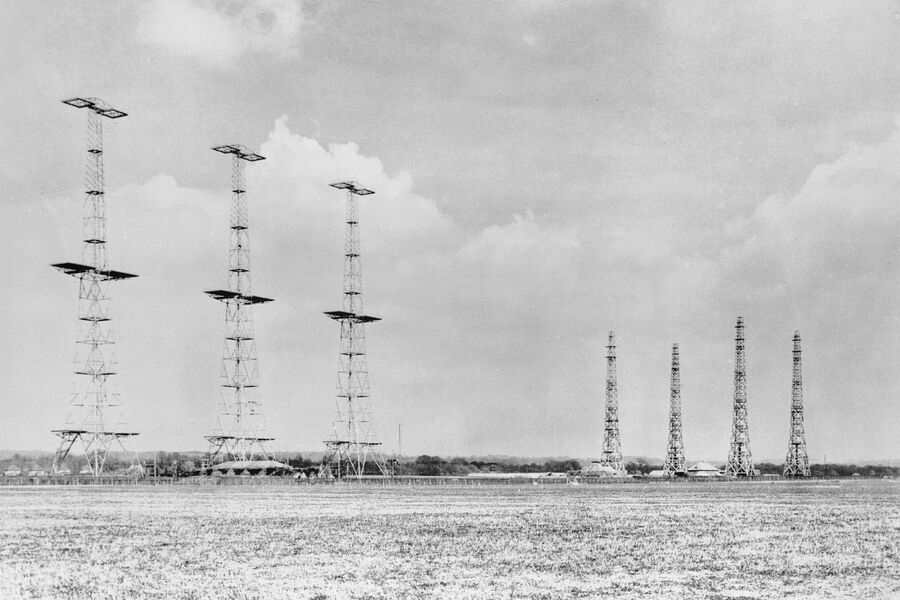

Для вычисления направления использовался радиогониограф — две антенны, расположенные крест-накрест. Сравнивая силу сигнала на каждой, операторы определяли азимут цели. Эта технология легла в основу системы Chain Home — сети радаров вдоль юго-восточного побережья Англии. В 1940 году, во время Битвы за Британию, Chain Home позволила британским ВВС перехватывать немецкие бомбардировщики, нанося Люфтваффе огромные потери. Немцы не понимали, как противник всегда знает об их приближении.

Хотя радары существовали и в других странах, британцы первыми создали интегрированную сеть, связанную с командным центром. В штабе офицеры двигали фигурки самолетов по карте, координируя действия истребителей. Это стало ключевым преимуществом, которое немцы недооценили.

Радары в военном деле

К началу войны и в ее ходе появились новые типы радаров. Ночные истребители оснащались локаторами для поиска целей в темноте, а бомбардировщики — сантиметровыми радарами (например, H2S) с вращающимися антеннами. Они отображали на экране карту местности, помогая пилотам точно наводить бомбы.

На море радары изменили тактику боя. Они обнаруживали корабли на больших расстояниях, что было критично в ночных сражениях. Американцы даже создали планирующие бомбы ASM-N-2 Bat с радиолокационной головкой самонаведения, способные самостоятельно поражать цели. В борьбе с подводными лодками радары позволяли allied кораблям видеть всплывшие субмарины, перископы и даже шноркели, что подорвало эффективность немецкого подводного флота.

Стелс-технологии и их ограничения

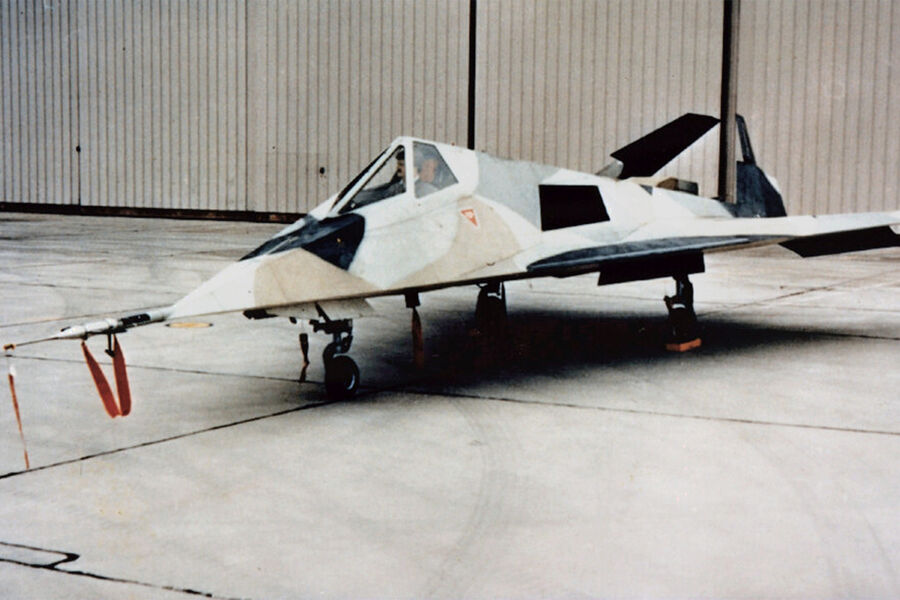

После войны развитие зенитных ракет сделало воздушные бои еще более зависимыми от радаров. В 1970-х годах США представили стелс-технологию. Самолет F-117 с угловатой формой имел эффективную площадь рассеивания (ЭПР) менее 0,01 м² против 5 м² у обычных истребителей. Это затрудняло его обнаружение современными радарами, работающими на коротких волнах.

Но вот парадокс: британские радары Chain Home, использовавшие метровые волны, легко бы засекли F-117. Длинные волны менее чувствительны к форме объекта и хорошо отражаются от крупных металлических конструкций. Сегодня такие системы, как российская РЛС «Резонанс-Н», используют тот же принцип для обнаружения стелс-самолетов, доказывая, что «невидимок» не существует.

Современные тенденции

Сегодня радары продолжают эволюционировать. Активные фазированные антенные решетки (АФАР) обеспечивают высокую точность и устойчивость к помехам. Радары с синтезированной апертурой создают детализированные изображения местности. В стелс-технологиях тоже есть прогресс: самолеты вроде F-22 и F-35 используют не только форму, но и радиопоглощающие покрытия. Однако новые контрмеры, включая квантовые радары и системы на низких частотах, показывают, что обнаружение остается возможным.

Заключение: Радары изменили ход Второй мировой войны и остаются ключевым элементом военной техники. От Chain Home до современных стелс-самолетов — это история противостояния между обнаружением и маскировкой. Британцы 1940-х действительно посмеялись бы над идеей «невидимости», зная, что их метровые волны видят все. Сегодня это напоминание: в военном деле нет абсолютных решений, только постоянная гонка технологий.
